OneMuggle 在22年最高点入手了这个R4S，当时是想替换手中的新3路由器的，好让它搭配无线网卡来进行科学上网。入手后发现这玩意有一点的门槛，而且实用性不是太高，后来电脑换成拯救者就开启打游戏的生活，完全把这玩意给忘了，昨天想起来貌似貌似可以通过软路由来实现这个网络唤醒。
前几年还在使用猫盘来当nas的时候，就曾考虑过在老家搭建一个远程仓库，毕竟老家那边电费相对便宜，而且宽带也是现成的(移动貌似有ipv6)，唯一的缺点就是维护起来比较麻烦，基本只能远程操作，另外老家夏天的停电频率还是高一点。结合之前的UPS停电自动关机，来电自动开机，再外加当前的自动网络唤醒，应该是可以了。
R4S刷入iStoreOS以及网络唤醒
站点水印：www.onemuggle.com
刷机iStoreOS

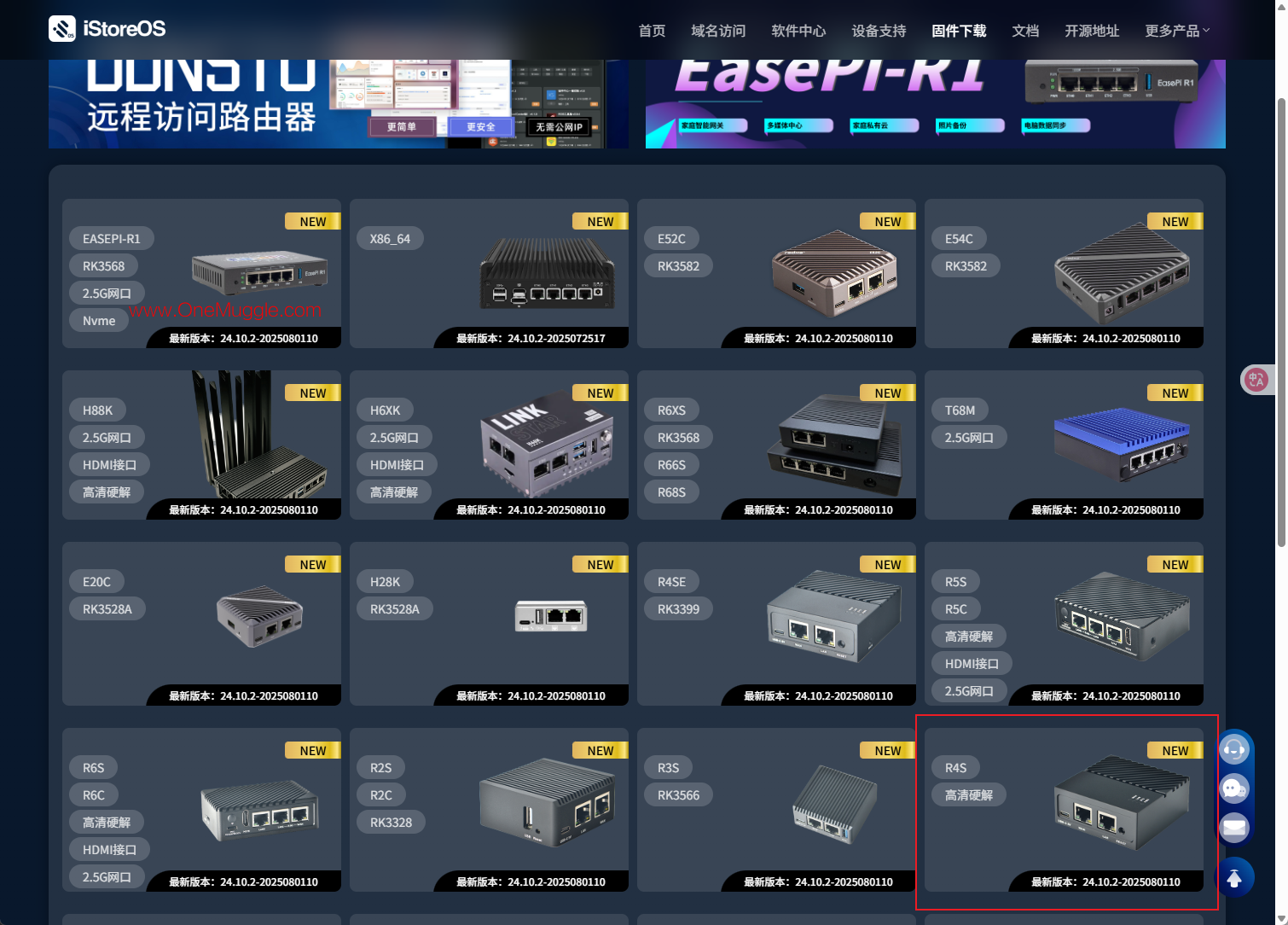

- 打开istoreos网站选择下载的固件：https://site.istoreos.com/
- 安装 balenaEtcher 烧录软件：https://etcher.balena.io/
- 电脑上插入空白sd卡(有数据的先备份，会抹除卡上数据)

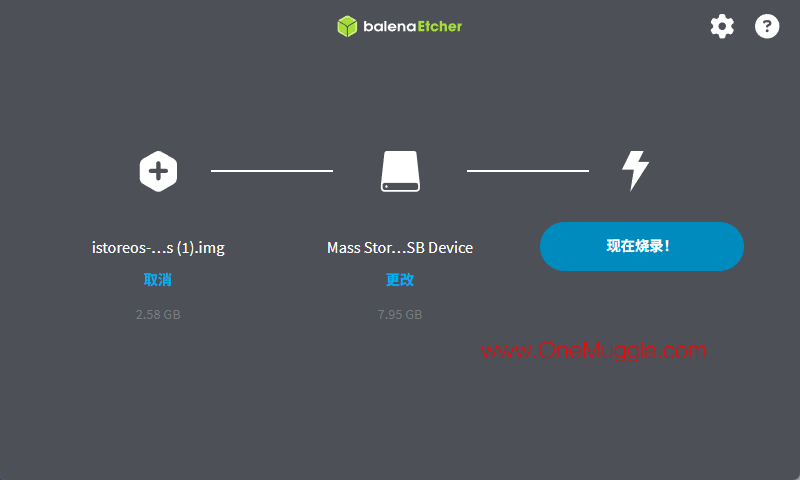

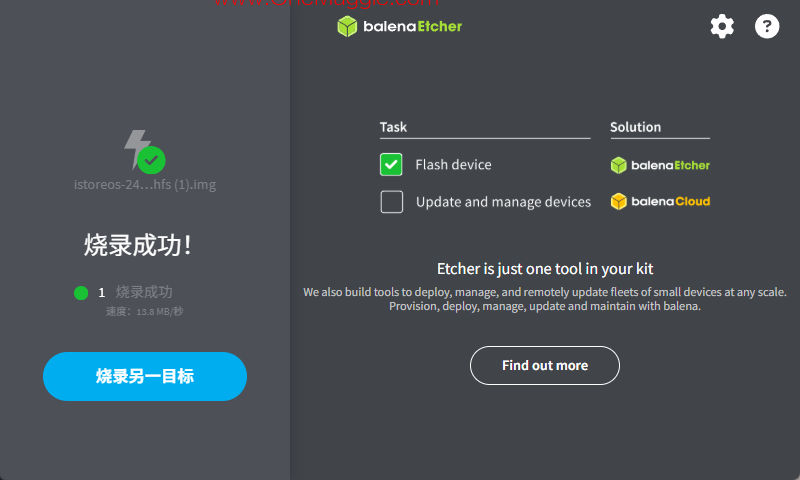

- 打开 balenaEtcher 烧录软件，选择刚下载的固件，选择空白的sd卡，点击烧录，坐等烧录成功即可
- R4S插入sd卡，网线一端连接LAN口 一端接电脑
- 浏览器输入
192.168.100.1，用户名：root，密码：password
配置旁路由
网络向导一般喜欢设置使用旁路由，IP地址为主路由下的地址(例如：192.168.123.234 在群晖233的下一位)，子网掩码(255.255.255.0)，网关地址和DNA服务器一致(例如：192.168.123.1 主路由器登录地址)，关闭提供DHCPv4服务，保存设置- 这时候页面会跳转到刚设置的192.168.123.234页面，选用拔掉网线并重新安装
- 在主路由器的lan口安装两条网线，一条接群晖nas网口，一条接R4S的lan口
- 刷新192.168.123.234，输入密码即可
设置网络唤醒
- 选择
服务-终端- 输入root后依次输入下面代码
opkg update
opkg install etherwake
- 选择
系统-启动项-本地启动脚本，粘贴下面代码到第三行(exit 0 上面)
# 日志标记
logger "[WOL] 脚本开始执行"
# 等待网络接口 eth1 启动（30秒）
sleep 30
# 唤醒目标设备 MAC 地址
TARGET_MAC="xx:xx:xx:xx:xx:xx"
INTERFACE="eth1"
ETHERWAKE="/usr/bin/etherwake"
# 发送三次唤醒包，提高唤醒成功率
for i in 1 2 3
do
logger "[WOL] 第 $i 次发送 $INTERFACE 魔术包给 $TARGET_MAC"
$ETHERWAKE -i $INTERFACE -b $TARGET_MAC
sleep 5
done
logger "[WOL] 魔术包发送完毕"
- 登录主路由器，查看路由状态，找到群晖nas的MAC地址，复制MAC地址进行替换"xx:xx:xx:xx:xx:xx"
- 记得右下角保存按钮，修改MAC地址后多刷新几遍查看修改是否成功
- 默认约定（多数 OpenWrt、iStoreOS、LEDE 系统中）：eth0 → WAN（外网）、eth1 → LAN（内网）
- 上述脚本代码是每次断电重启后都会从新加载系统，这时候向nas发起wol进行唤醒
- 可以先手动关机nas，重新断电R4S进行验证(有ups搭档的，ups搭档不能处于断电状态，不然不会自动开机)，可以正常开机为设置成功
- 日志在
状态-系统日志-滚动到底部可以查看到发送三次魔术包
接线
## 电源
市电电源
|
|--- 旁路由电源
|
|--- UPS电源输入
|
|--- UPS电源输出
|
|--- NAS电源
## 网线
主路由
|
|--- LAN口 1 --- NAS
|
|--- LAN口 2 --- 旁路由

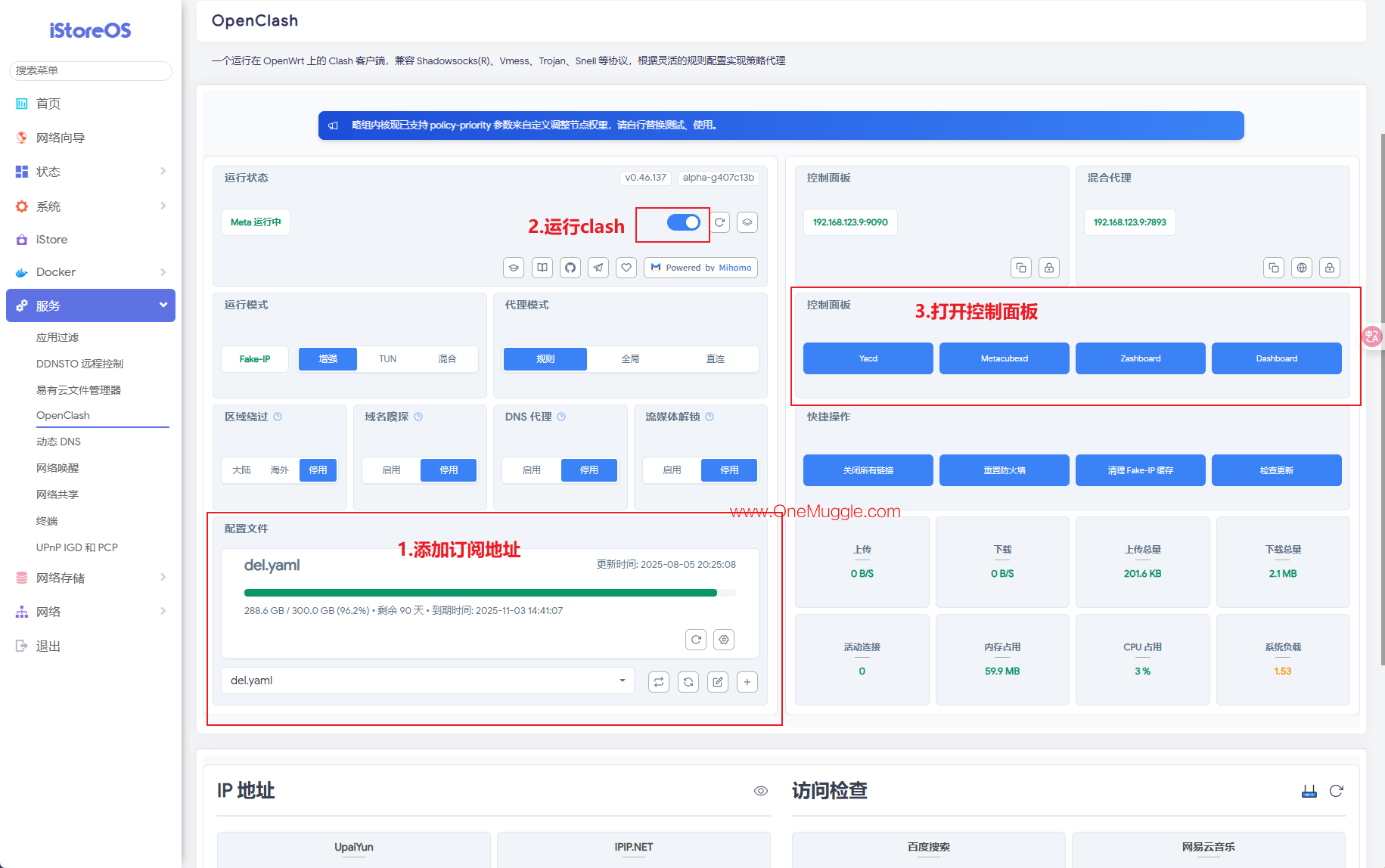

安装OpenClash
- 站点备份：
https://muggle11.lanzouu.com/b009hd6s0f密码:1101 - 打开
istore-手动安装- 选择对应的安装包(状态中的架构为ARM的，就不要选x86，下载后需要解压run文件) -显示任务执行成功即可 - 刷新后
OpenClash在服务菜单下 - 添加订阅连接后正常使用
使用节点
- 打开群晖

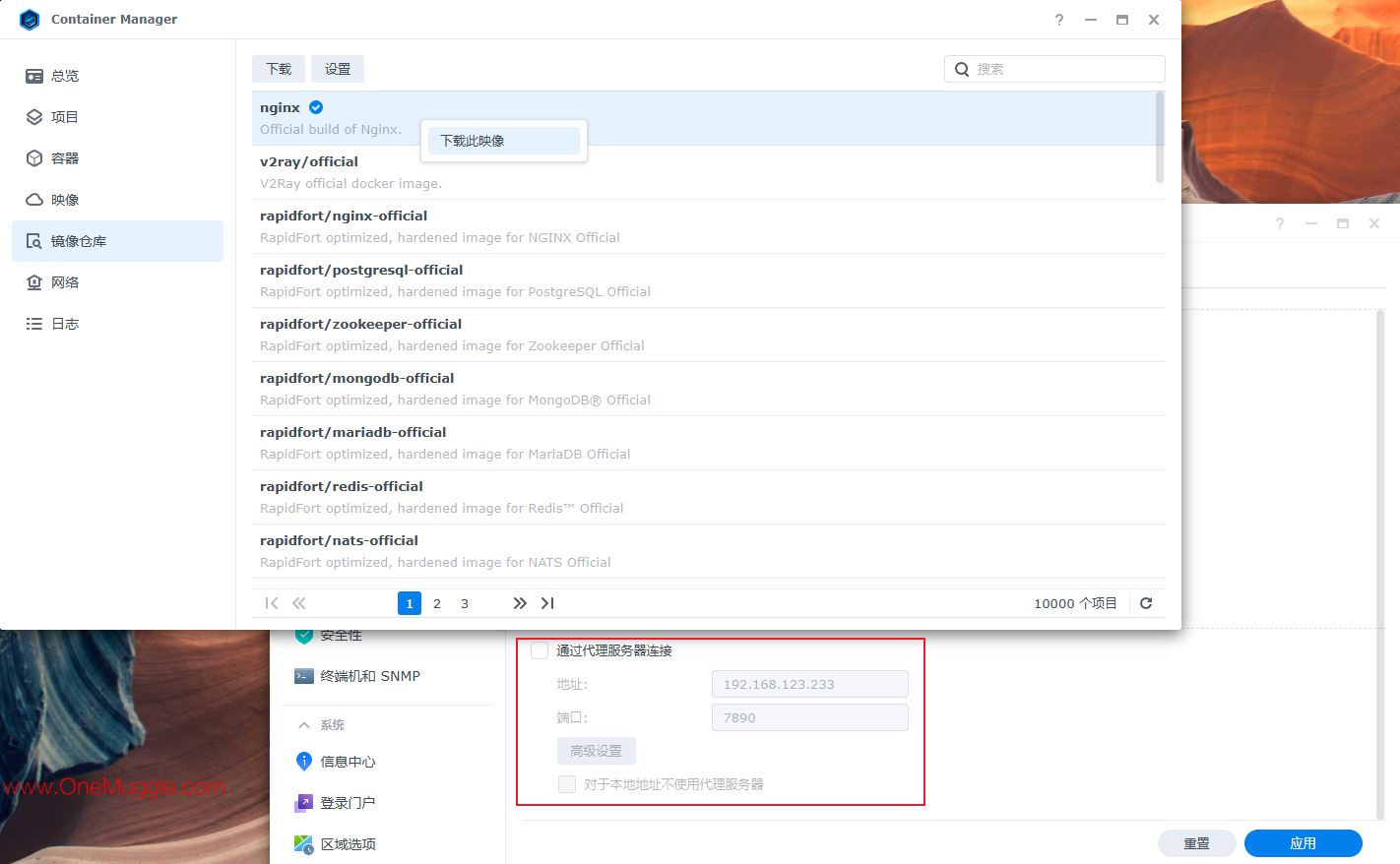

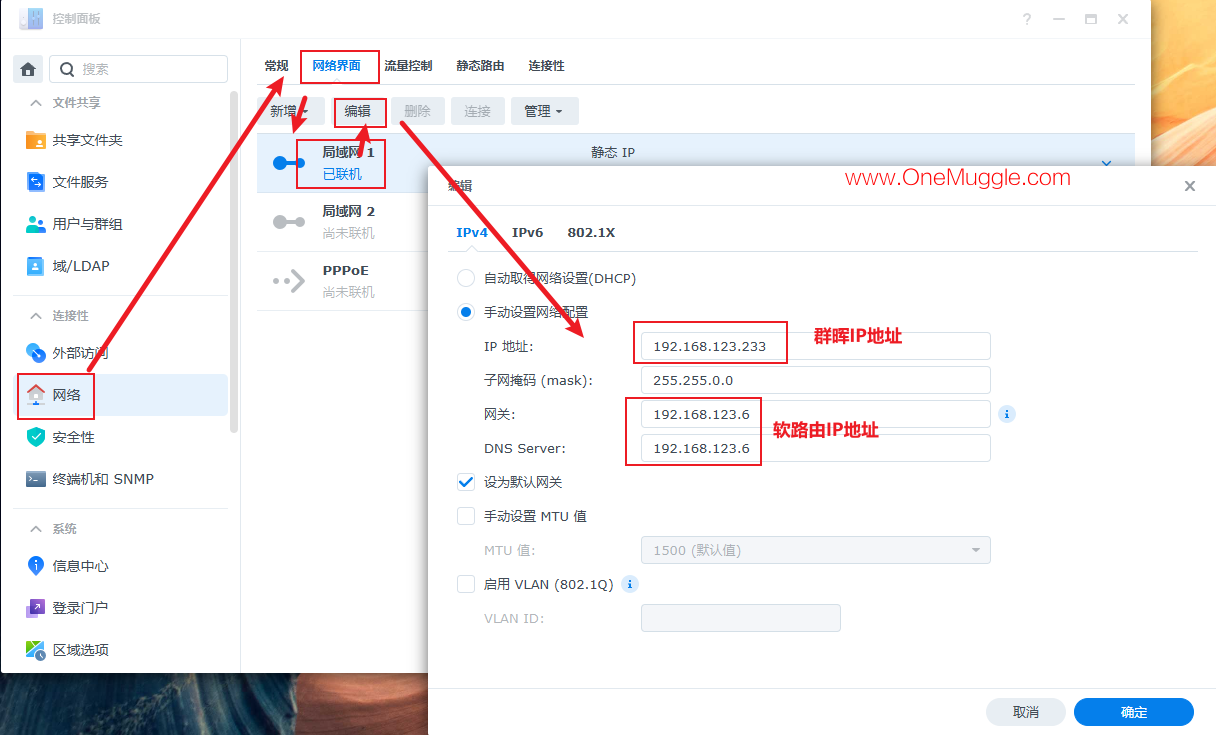

控制面板-网络界面-局域网1-编辑- 修改网关和DNA软路由IP(以上文为例：192.168.123.234) - 别忘了取消代理
- 手机也一样，IP不选DHCP选就静态，把指向主路由的都改成软路由ip(
193.168.123.1=>193.168.123.234 网关/DNS/域名..)
